矩阵主机最基本功能就是把任何一个通道的图像显示在任何一个监视器上，且相互不影响 , 又称 " 万能切换 ",现在一般还增加了更多的如序列切换、分组切换、群组切换、图象巡游等功能。所谓 32 路进 5 路出是指可以接 32 路视频输入 ,5 路视频输出。带环通是指外部接入一路视频信号给矩阵主机的同时 , 矩阵还可以把这路视频信号传给别的设备 , 如录像机 , 这样就可以省一个一分二的视频分配器。
矩阵主要是做画面切换用的，主要针对的是监测的画面多，但是显示画面设备有限，需要进行分组的切换。我举个简单的例子，比如有个商场装了40个摄像机，按正常的话接电视墙要40个监视器，才能全部看的到，但是矩阵的出现就简化多了，把40个画面分成5组，只需要8个监视器就好了，可以随意分组切换画面，既方便又经济。向现在的110控制中心，监视的画面更多，也是靠矩阵来进行画面切换来完成的。
视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监控设备上的电子装置，一般情况下矩阵的输入大于输出即m>n。有一些视频矩阵也带有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也叫做视音频矩阵。目前的视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。视频矩阵一般用于各类监控场合。
基本简介：
模拟视频矩阵的输入设备：监控摄像机、高速球、画面处理器等很多个设备，显示终端一般监视器，电视墙，拼接屏等（通常视频矩阵输入很多，一般几十路到几千路视频，输出比较少一般2-128个显示器；例如64进8出，128进16出，512进32出，1024进48出等）。

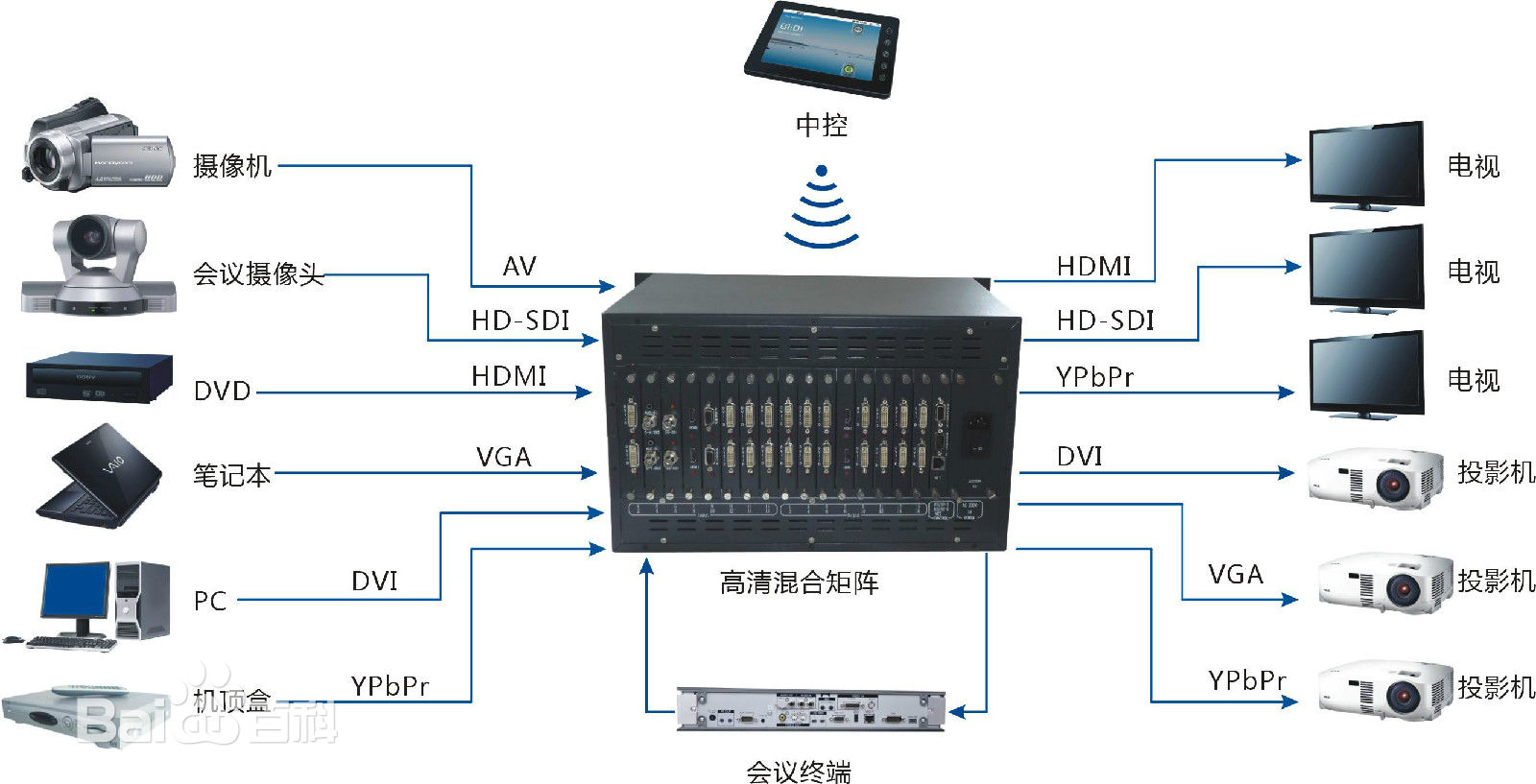

会议中常用到是AV矩阵、VGA、RGB矩阵、HDMI矩阵、DVI矩阵一般的输入设备：摄像头、DVD 、VCR、实物展台、台式电脑以及很多的笔记本信号等，而显示设备：投影机、等离子、拼接屏、大屏幕显示等（通常输入和输出基本差不多，也不会太大；例如8进8出、16进8出、16进16出）。
视频矩阵，就是将视频图像从任意一个输入通道切换到任意一个输出通道显示。一般来讲，一个M×N矩阵：表示它可以同时支持M路图像输入和N路图像输出。即任意的一个输入和任意的一个输出。
主要特性：
● 输出可扩充到128路视频输出，输入可扩充到1024路视频输入，输入小于128路可选带环通设计
●每台可自由编辑8个以下字符《中英文可选》
● 采用选配内置IP控制模块和视频服务器 设计，可通过 IP 网络对矩阵主机进行操作和切换浏览视频图像，远程并可对摄像机及系统的控制访问

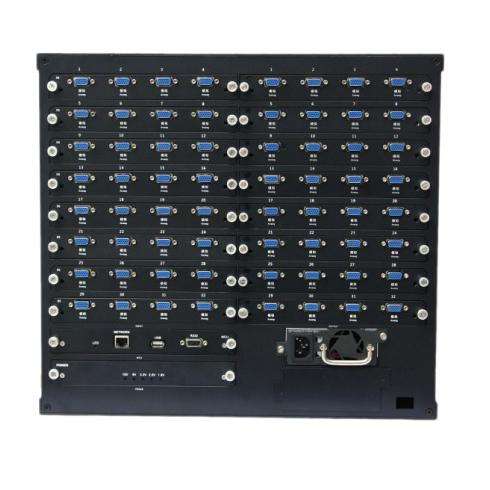

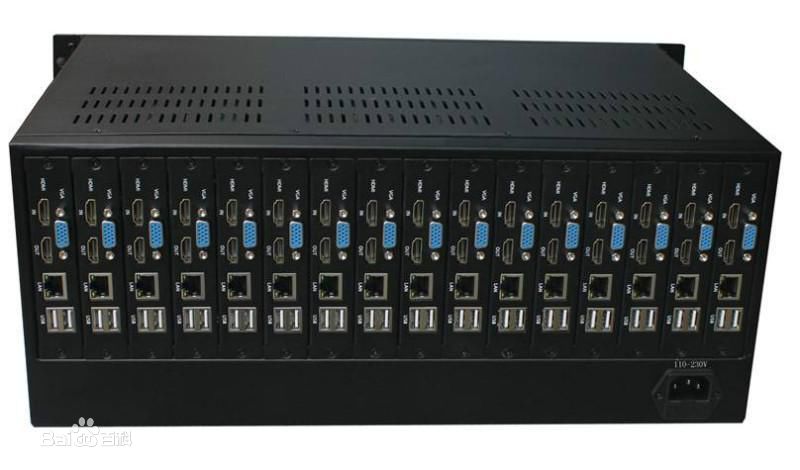

● 采用2U、4U、8U、16U、32U插卡式高密度模块组合结构，方便组合扩充
● 多重权限设置；键盘/监视器权限，键盘/摄像机权限，监视器/摄像机权限，键盘/警点权限，网络/监视器权限等系统可分区设置
● 有热备份主机选配 设计， 使主机稳定性更有保障
● 音/视频输入输出端口和通讯接口有 浪涌保护措施及抗雷击干扰设计
● 音/视频切换卡、报警卡、跟随控制卡可插于一体，组成的综合监控主机
● 可外接报警联动箱255路
● 可外接16个分控键盘
● 报警后可联动，自动打开摄像机及灯光，自动切换预置点图像并启动录像
● 可预置任一防区警戒方式：定时、手动、常布/撤防及查询报警记录
基本功能：

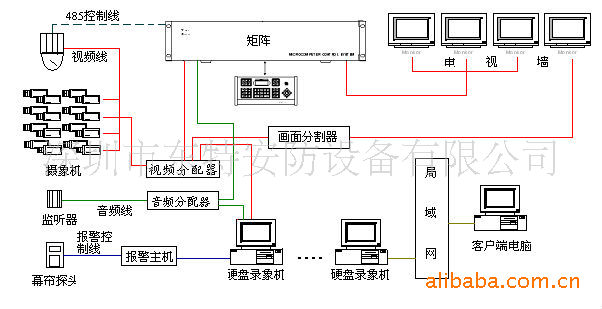

一个矩阵系统通常还应该包括以下基本功能：字符信号叠加；解码器接口以控制云台和摄像机；报警器接口。控制主机，以及音频控制箱、报警接口箱、控制键盘等附件。对国内用户来说，字符叠加应为全中文，以方便不懂英文的操作人员使用，矩阵系统还需要支持级联，来实现更高的容量，为了适应不同用户对矩阵系统容量的要求，矩阵系统应该支持模块化和即插即用（PnP）的，可以通过增加或减少视频输入、输出卡来实现不同容量的组合。
矩阵系统的发展方向是多功能、大容量、可联网以及可进行远程切换。一般而言矩阵系统的容量达到64×16即为大容量矩阵。如果需要更大容量的矩阵系统，也可以通过多台矩阵系统级联来实现。矩阵容量越大，所需技术水平越高，设计实现难度也越大。
